产品概述

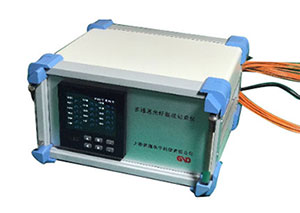

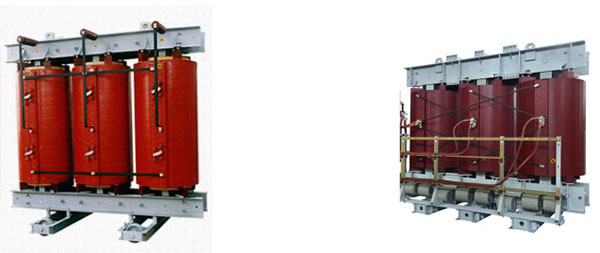

集迦电子为干式变压器设计的光纤温度测控装置，基于光纤的本安、抗EMI、RF干扰、稳定可靠的特性，成为干式变压器的理想配置。利用三通道光纤温度传感器来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。TC温控器采用目前最先进的光纤传感器和数字信号处理技术，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。同时温控器还具有温度记录功能，可记录停电前一周三个绕组线包的温度及本机的工作状态。 温控器操作界面简单友好，各种电缆的连接既便于操作，又牢固可靠。

技术优势

与传统温度采集和温控仪器相比较，光线温控仪具有无可取代的优势：

安全性：光纤传感器具有本质安全的特性，不需要附加任何隔离器和绝缘保护。

可靠性：光纤温度传感器具有强大的抗干扰能力，在变压器强电磁环境下能够安全稳定地工作；探头设计坚固耐用，光纤端部与保护套固化熔接，保证足够大的机械强度；传感器的探头部分柔韧性极佳，最小弯曲半径为25mm，便于现场安装和布线。

高精度：采用荧光式光纤测温、捕捉温度信息，测量精度可达±0.3℃。

易操作性：操作界面简单友好，使用方便。探头物理尺寸和PT100完全兼容，可直接替换。

产品特点

检测和显示功能：探测并实时显示三相线包绕组温度。

故障声光报警：超温故障时温控器发出蜂鸣声，同时风机启动，并接通报警触点。显示器上可显示超温绕组的温度和风机工作状态。

风机启动和关闭功能：当三相线包绕组中任一项温度上升到设定的风机启动值时，风机自动启动，风机启动时风机指示灯亮。当三相线包线组中温度都低于设定的风机关闭温度值时，风机自动关闭。

超温报警功能：当三相线包线组中有一相温度达到设定的超温报警温度时，温控器发出声、光报警，并接通报警输出端子(平时这两个端子间是断开的，报警时就会接通)提供一个开关信号，给远方的控制柜发出声光报警。

自动跳闸功能：当三组线包线组中有一相达到设定的跳闸温度值时，温控器接通跳闸输出端子(平时两个端子间是断开的，跳闸时这两个端子口就会接通)，以提供一个开关信号给远方的控制柜，启动跳闸电路。(为防止因偶然因素触发跳闸特设有约 5S 延时)。

手动启动关闭风机功能：按风机键，风机启动，再按风机键，风机关闭。如手动风机启动没有手动关闭风机，则风机启动约15 分钟后自动关闭。

风机定时检测功能：为避免风机长时期不启动而锈蚀堵转损坏，设有风机定时检测功能，定时启动时间可设定，范围为0-199 小时，到设定值时温控器自动检测一次启动风机约2 分钟，输入 000 时则取消该功能。

控制功能自检：可模似输入温度信号而使温控器作相应的控制。

“黑匣子”功能：可记录温控器断电时刻的三相线包线组温度，以及本机的工作状态。

所有温度的设置均可通过面板上的轻触键直接设置。温控器设有密码，只有密码输入正确才能设置，否则只能查看而不能设置。

技术参数

型号
环境温度	-10˚C ~55˚C
环境湿度	5%~99%
气压环境	60~160Kpa
工作电压	AC170V ~ AC250V
显示形式	LED 或LCD
测量通道数	三通道或四通道
测量范围	-40~200˚C，探头部分
分辨率	0.1˚C
测量精度	±0.3℃
控制精度	±1℃
总功耗	<4VA
系统重量	<1Kg
控制触点容量	AC125V/10A 或AC220V/7A
报警触点容量	AC125/10A  或  AC220/7A
超温触点容量	AC125/10A  或  AC220/7A
外形尺寸	160 x 80 x160 mm

接线说明

TC温控器后背板接线区分为四块区域，分别为探头接口区、通讯区、继电器区以及供电区。探头接口区用以接插光纤探头，使内部光纤温度传感器能正常测温，探头另一端则放入待测对象表面或内部，探头长短由客户选取。 通讯区是温控器用以与外部通讯用，有三种通讯形式RS232、RS485以及CAN。继电器控制共有四组，分别对外输出三相继电控制信号以及风机驱动信号。设备接220VAC。

光纤温度探头

探头种类	单光纤型			混合型
	塑料光纤	玻璃光纤	石英光纤	光纤+其它材料（陶瓷、PEEK等）
标配长度	3m	3m	3m	客户要求
测温范围	≤85℃	≤200℃	≤300℃	客户要求
测温精度	0.1℃	0.1℃	0.1℃	0.1℃
弯曲半径	≥30mm	≥40mm	≥50mm	依据光纤
探头直径	2.3mm	2.5mm	＜1.0mm	0.3～10mm
备注	长度可定制

安全指南

在安装、使用或维护时请仔细阅读本手册，避免操作不当造成事故和设备损坏

请使用符合规定的电缆

仪器在现场要有良好的接地

电缆应有丝网屏蔽，电缆屏蔽层接地良好

电缆进入仪器一定要符合使用场合的安全规范

仪器在通电前检查电压是否在仪器要求的范围内

仪器在安装前要接地释放静电

仪器在危险区安装必须达到防爆安全安装要求

仪器的维护必须由专门经过培训的人员进行

产品应用

开关柜弧光保护系统

各种电弧光保护及其他应用

注意事项

光纤严禁小半径弯折，使用中弯折半径不得小于30mm。

使用和运输过程中请勿强烈摇晃或碰撞设备。

仪器运输与储存：环境温度-40 ℃～+50℃，周围 无腐蚀性气体。

避免油渍及各种化学物质沾污和损伤光电模块。

免责声明

本传感器以下情况不在保修范围内：

人为损坏。

非正常使用（如电源接反，电压输入超过范围，接线顺序出错等）。

自然灾害损坏。
