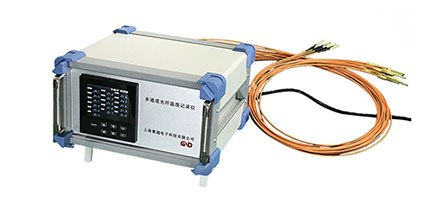

CORELight 光纤温度传感器

CORELight 温度传感器包括光纤温度探头和信号变送器。特别设计的光纤温度探头可满足极端恶劣的应用环境，特殊的高温光纤材料确保探头可以在高压、高温、强电磁场和强化学腐蚀环境下正常工作。探头护套采用新型高分子材料Ultem 1000制作而成，不仅适合各种工业领域的应用，还能保证在要求极其苛刻的半导体生产环境下使用。信号变送器结构设计紧凑精巧，可以单通道或多通道使用。温度探头和信号变送器具有完全互换的特点，无需选配和现场温度标定，安装后即可保证产品的正常使用，保证达到设计的精度和可靠性。

产品特性

集迦温度探头采用特殊材料和光纤，完美的电磁兼容性能使探头在强烈电磁干扰环境下工作不受影响。根据客户具体温度测试要求，集迦公司可提供不同的探头设计。

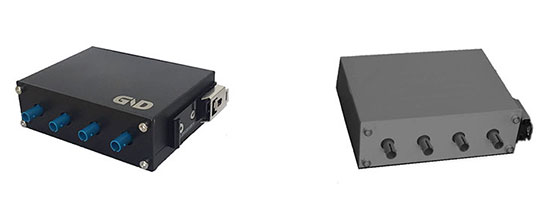

集迦公司温度信号变送器采用标准ST光纤接头，配备坚固的铝合金外盒。根据客户需求也可以提供DIN轨安装设计。

技术参数

供电电压	23-25VDC（或12VDC）
供电纹波	<50mV
模块功耗	<120mA
辅助电源	12V（11-13V）
工作温度	-40至75℃
机械尺寸	114×97×33mm
测温范围[1]	-50至400℃
数字信号输出	RS485（Modbus协议）
模拟信号输出	4-20mA
信号分辨率	0.1℃
数字信号精度	±0.2℃(RS485)
电流信号精度	±0.2℃(模拟)

使用指导

使用前，请仔细阅读使用说明

请使用正确的电线

接地检查，并确认接地措施可靠

在强电磁干扰环境下，请使用屏蔽线连接温度变送器

请检查电源，确保电源电压在预定范围内

安装前，请将设备可靠接地防止释放静电损伤

在危险环境下使用CORELight光纤温度传感器应满足相应的防爆规范要求

CORELight光纤温度传感器的维护人员应经过培训

说明

避免通过st接头的通孔直视光源

禁止将光纤探头弯曲至半径小于25mm

CORELight光纤温度传感器的校验需使用专业仪器和方法

运输和操作过程中，剧烈碰撞和摇动传感器可能导致传感器受损

确保CORELight温度变送器工作环境内无腐蚀性气体。建议运输过程中使用原始包装

安装CORELight温度变送器时，避免接触化学材料或者油污等

免责声明

在以下情况下，CORELight产品的质量担保政策将失效：

人为破坏

错误安装，例如电力接头接反，电源电压超出设定范围等情况

自然灾害
